Станції SIMATIC ET 200 (децентралізовані системи введення-виведення SIEMENS) – це високопродуктивні, надійні та модульні системи периферійного обладнання, призначені для побудови розподілених систем автоматизації будь-якої складності. Використання станцій Siemens ET 200 дозволяє розміщувати модулі вводу-виводу безпосередньо біля датчиків та виконавчих механізмів, що суттєво скорочує витрати на кабельну продукцію, спрощує монтаж, пусконалагодження та обслуговування промислових об’єктів. Системи підтримки протоколів PROFINET та PROFIBUS гарантують швидкий та завадостійкий обмін даними з контролерами SIMATIC S7-1200, S7-1500, S7-300 та S7-400.
| Модельний ряд станцій децентралізованого вводу-виводу SIEMENS SIMATIC ET 200 | ||||||
|---|---|---|---|---|---|---|
 |  |  |  |  |  | |
| Серія станції | SIMATIC ET 200SP | SIMATIC ET 200S | SIMATIC ET 200M | SIMATIC ET 200MP | SIMATIC ET 200AL | SIMATIC ET 200pro |
| Виконання / Монтаж | Шафа (DIN-рейка) | Шафа (DIN-рейка) | Шафа (Конструктив S7-300) | Шафа (Конструктив S7-1500) | Безшафовий (На обладнання) | Безшафовий (На обладнання) |
| Клас захисту | IP20 | IP20 | IP20 | IP20 | IP65 / IP67 | IP65 / IP66 / IP67 |
| Шини зв’язку | PROFINET / PROFIBUS | PROFINET / PROFIBUS | PROFIBUS / PROFINET | PROFINET / PROFIBUS | PROFINET / PROFIBUS | PROFINET / PROFIBUS |
| Особливості конструкції | Ультракомпактна, Push-in клемники, гаряча заміна | Класична модульна станція, широкий вибір | Висока щільність каналів, резервування | Максимальна швидкість та щільність каналів | Ультралегка, ударостійка, роз’єми M8/M12 | Міцна модульна система, пускачі двигунів |
| Допомога у підборі децентралізованої периферії SIEMENS ET 200 | ||||||
| Рішення для установки в шафу управління (Ступінь захисту IP20) | ||||||
| Сучасні компактні шафи з високими вимогами до економії місця | ● | ❍ | ❍ | |||
| Системи на базі контролерів SIMATIC S7-1500 з великою кількістю сигналів | ❍ | ● | ||||
| Розширення існуючих систем автоматизації на базі SIMATIC S7-300 / S7-400 | ❍ | ● | ||||
| Рішення для установки безпосередньо на технологічне обладнання (IP65/IP67) | ||||||
| Монтаж на рухомі вузли, робототехніку, легкі конвеєрні лінії (M8/M12 роз’єми) | ● | ❍ | ||||
| Важка промисловість, автомобільне виробництво, інтегровані пускачі двигунів | ❍ | ● | ||||
| Функціональні можливості та безпека | ||||||
| Підтримка технологій безпеки Safety Integrated (Fail-Safe F-модулі) | ● | ● | ● | ● | ❍ | ● |
| Гаряча заміна модулів без зупинки станції (Hot Swapping) | ● | ● | ● | ● | ● | |
| ● рекомендовано ❍ допустимо/спеціальне виконання | ||||||
| Сіменс ПроНгруп 2026 | ||||||
Завантажити офіційні каталоги SIEMENS SIMATIC ET 200 (PDF):
● Каталог децентралізованої периферії SIMATIC ET 200SP – ET200SP_catalog.pdf
● Каталог модульної системи SIMATIC ET 200S – ET200S_catalog.pdf
● Каталог периферії високої щільності SIMATIC ET 200M – ET200M_catalog.pdf
● Каталог станцій для вибухонебезпечних Ex-зон SIMATIC ET 200iSP – ET200iSP_catalog.pdf
Завдяки широкому асортименту станції SIMATIC ET 200 від компанії Siemens пропонують оптимальні рішення як для монтажу всередині електрошаф (клас захисту IP20), так і для безпосередньої установки на технологічні машини та робототехнічні комплекси в умовах агресивного навколишнього середовища (клас захисту IP65/IP67).
Основні серії розподіленої периферії SIMATIC ET 200:

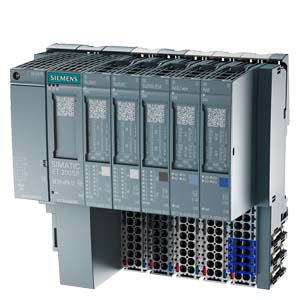

● Станції SIMATIC ET 200SP – флагманська багатофункціональна система IP20 нового покоління. Відрізняється надзвичайною компактністю (ширина модулів від 15 мм), високою швидкістю передачі даних через PROFINET IRT, підключенням дротів за технологією Push-in без використання інструментів та можливістю підключення відкритих CPU (ET 200SP CPU / Open Controller).
● Станції SIMATIC ET 200S – перевірена часом повнофункціональна модульна система IP20 із побітовою дискретизацією кіл, можливістю інтеграції силових пускачів двигунів, частотних перетворювачів та технологічних модулів Safety.

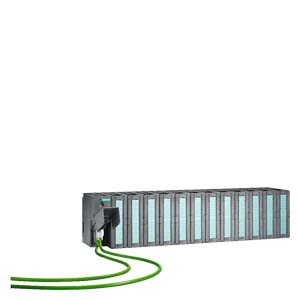

● Станції SIMATIC ET 200M – модульна периферія високої щільності (до 64 сигналів на модуль) у конструктиві SIMATIC S7-300. Ідеально підходить для великих об’єктів безперервного виробництва та систем під управлінням PCS 7.

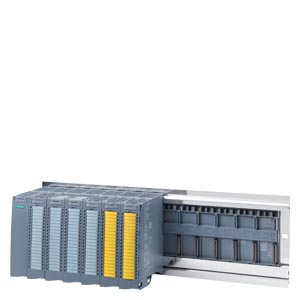

● Станції SIMATIC ET 200MP – масштабована система IP20 у конструктиві SIMATIC S7-1500 для побудови високошвидкісних ліній з великою кількістю каналів (до 32 каналів на модуль шириною 35 мм).

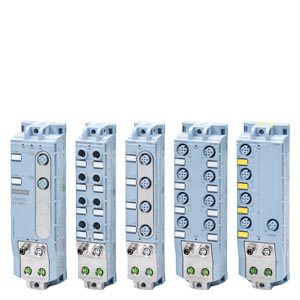

● Станції SIMATIC ET 200AL – ультракомпактні, легкі та захищені модулі IP65/IP67 для безшафового встановлення безпосередньо на рухомі вузли, маніпулятори та роботи. Підключення здійснюється через стандартні герметичні роз’єми M8 та M12.

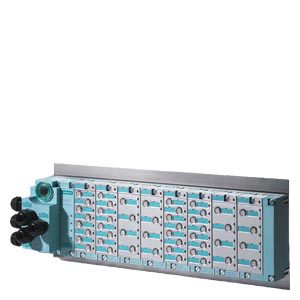

● Станції SIMATIC ET 200pro – ударостійкі модульні станції безшафового монтажу IP65/IP66/IP67. Дозволяють об’єднувати в єдиному блоці цифрові та аналогові сигнали, системи безпеки Fail-Safe, реверсивні пускачі двигунів, частотні перетворювачі та RFID-зчитувачі.
Ключові переваги використання станції SIMATIC ET 200:
1. Гнучкість та масштабованість: Широкий вибір цифрових (DI/DO), аналогових (AI/AO), технологічних модулів (лічильники, SSI-кодери, ШІМ) та модулів зв’язку (IO-Link, PtP, CAN, AS-Interface).
2. Безпека Safety Integrated: Можливість поєднувати стандартні та отказостійкі F-модулі в одній станції для побудови систем захисту до SIL 3 / PL e.
3. Гаряча заміна (Hot Swapping): Заміна несправних сигнальних модулів здійснюється без відключення живлення станції та без зупинки всього технологічного процесу.
4. Швидка діагностика: Детальна світлодіодна індикація на кожному модулі та вбудована системна діагностика PROFINET дозволяють миттєво локалізувати обриви ліній, короткі замикання та помилки живлення.
