Автомат захисту двигуна – це компактний пристрій, що обмежує струм, оптимізований для живлення та захисту трифазних споживачів електронавантаження. Автомат захисту двигуна Сіменс Сіріус серії 3RV використовуються для захисту та перемикання трифазних двигунів та інших навантажень.
Діапазони лінійки струмів вибраний таким чином, щоб у відповідності до двигуна забезпечити захист усієї лінійки стандартних електродвигунів при температурі навколишнього середовища ≤60° C.
Модельний ряд автоматів захисту двигунів СІМЕНС СІРІУС | ||||||
---|---|---|---|---|---|---|

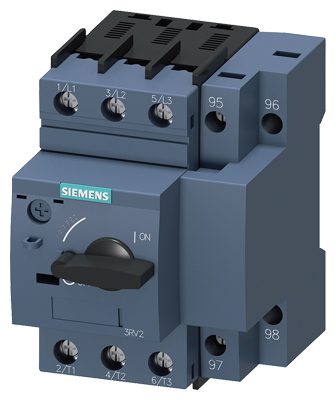

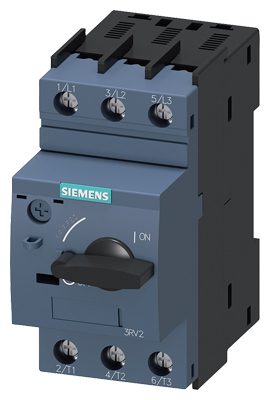

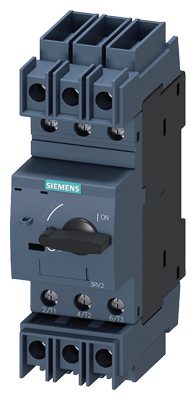

Тип | 3RV20 | 3RV21 | 3RV23 | 3RV24 | 3RV27 | 3RV28 |
Автомат захисту двигуна Сіменс Сіріус 3RV2 | ||||||
Призначення | ||||||
● Захист обладнання | ✓1) | ✓1) | – | – | ✓ | ✓ |
● Захист електродвигунів | ✓ | – | – | – | – | – |
● Захист електродвигунів з функцією реле перевантаження | – | ✓ | – | – | – | – |
● Захист пускових збірок | – | – | ✓ | – | – | – |
● Захист трансформаторів | – | – | – | ✓ | ✓ | ✓ |
Типорозмір | S00, S0, S2, S3 | S00, S0, S2, S3 | S00, S0, S2, S3 | S00, S0, S2 | S00, S0, S3 | S00, S0 |
Номінальний струм In | ||||||
● Типорозмір S00 | до 16 А | до 16 А | до 16 А | до 16 А | до 15 А | до 15 А |
● Типорозмір S0 | до 40 А | до 32 А | до 40 А | до 25 А | до 22 А | до 22 А |
● Типорозмір S2 | до 80 А | до 80 А | до 80 А | до 65 А | – | – |
● Типорозмір S3 | до 100 А | до 100 А | до 100 А | – | до 70 А | – |
Номінальна робоча напруга Ue по ІЕС | AC 690 В2) | AC 690 В2) | AC 690 В2) | AC 690 В2) | AC 690 В | AC 690 В |
Номінальна частота | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц |
Клас розчеплення (CLASS) | CLASS 10 (S00…S3) CLASS 20 (S2, S3) |
CLASS 10 | – | CLASS 10 | – | – |
Тепловий розчеплювач перевантаження | від 0,11…0,16 А до 80…100 А |
від 0,11…0,16 А до 80…100 А |
немає3) | від 0,11…0,16 А до 54…65 А |
від 0,16…70 А постійна установка |
від 0,16…22 А постійна установка |
Розчеплювач максимального струму Кратність струму відсічки номінальному струму автомата |
13-кратний | 13-кратний | 13-кратний | 20-кратний | 13-кратний | 20-кратний |
Гранична найбільша комутаційна здатність Icu при 400 В AC | 20/55/65/100 кА | 55/65/100 кА | 20/55/65/100 кА | 55/65/100 кА | 4) | 4) |
✓ Наявність цієї функції або можливість застосування цієї приналежності – Відсутність цієї функції або неможливість застосування цієї приналежності |
||||||
1) Можливо тільки при симетричному навантаженні трьох фаз 2) В пластиковому корпусі – до 500 В AC. 3) Для захисту двигуна від перевантаження потрібне відповідне реле перевантаження. 4) Відповідно UL 489 при AC 480 Y/277 В: 65 кА або 50 кА. |
||||||
Сіменс ПроНгруп 2020 |
Клас спрацювання, відповідно до IEC 60947-4-1, визначає діапазон часу, в межах якого пристрій захисту від перевантаження (наприклад, пристрій плавного пуску серій 3RW40/3RW44, реле перевантаження 3RU/3RB, система захисту і управління електродвигуном SIMOCODE pro 3UF7 або розчеплювач перевантаження автоматичного вимикача 3RV) спрацює з холодного стану при симетричному 3-фазному навантаженні в 7.2-крат від струму уставки робочого струму Ie.
Прийняті діапазони часу спрацьовування захисту для наступних класів:
● CLASS 5 і CLASS 10: від 2 до 10 с.
● CLASS 20: від 4 до 20 с.
● CLASS 30: від 9 до 30 с.
● CLASS 40: від 30 до 40 с.
