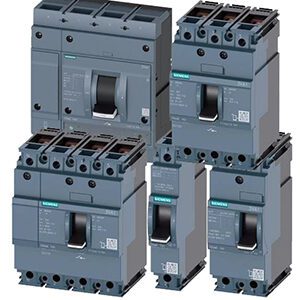

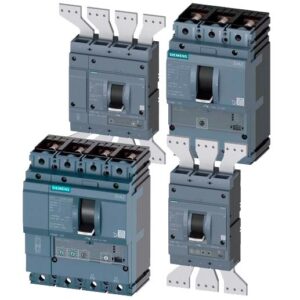

Автоматичний вимикач в литому корпусі Сіменс Сентрон 3VA являє собою добре продуману, модульну систему з параметрами, що регулюються в широкому діапазоні. Вона розрахована на забезпечення оптимальної підтримки на кожному етапі технологічного процесу – від проектування до повсякденної експлуатації системи розподілу електроенергії.
| Комутаційні апарати та аксесуари модельного ряду литих автоматів Сіменс | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  |  |  |  |  | |
| Основні параметри автоматичних вимикачів в литому корпусі Сіменс | 3VA10 | 3VA11 | 3VA12 | 3VA13 | 3VA14 | 3VA15 | 3VA20 | 3VA21 | 3VA22 | 3VA23 | 3VA24 | 3VA25 | 3VA26 | 3VA27 |
| Типорозмір | 100 А | 160 А | 250 А | 400 А | 630 А | 1000 А | 100 А | 160 А | 250 А | 400 А | 630 А | 1000 А | 1250 А | 1600 А |
| Кількість полюсів | 3, 4 | 1, 2, 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 |
| Номінальний струм In, А | 16÷100 | 16÷160 | 160÷250 | 250÷400 | 400÷630 | 630÷1000 | 25÷100 | 25÷160 | 160÷250 | 250÷400 | 400÷630 | 630÷1000 | 1250 | 800÷1600 |
| Номінальна робоча напруга Ue 50/60 Гц АС, В | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Номінальна гранична відключаюча здатність короткого замикання Icu IEC 60947-2, AC 380 В ÷ 415 В, 50/60 Гц, кА | 16, 25, 36 | 25, 36, 55, 70 | 36, 55, 70 | 36, 55, 70, 110 | 36, 55, 70, 110 | 5, 70, 110 | 55, 85, 110, 150 | 55, 85, 110, 150 | 55, 85, 110, 150 | 55, 85, 110 | 55, 85, 110 | 55, 85, 110 | 55, 85, 110 | 55, 85, 110 |
| Захисні функції автоматів Сіменс в литому корпусі | 3VA10 | 3VA11 | 3VA12 | 3VA13 | 3VA14 | 3VA15 | 3VA20 | 3VA21 | 3VA22 | 3VA23 | 3VA24 | 3VA25 | 3VA26 | 3VA27 |
| Захист проводки, просте застосування | ● | ● | ● | ● | ● | ● | – | – | – | – | – | – | – | – |
| Захист проводки, промислове застосування | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● |
| Захист проводок та генераторів з комунікацією | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● |
| Захист проводок та генераторів з комунікацією і виміром | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● |
| Захист двигунів | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | – | ● |
| Захист двигунів, тільки розчеплювач короткого замикання | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | – | – | ● |
| Роз’єднання | – | ● | ● | ● | ● | – | – | – | – | – | – | – | – | ● |
| Аксесуари автоматів Сіменс в литому корпусі | 3VA10 | 3VA11 | 3VA12 | 3VA13 | 3VA14 | 3VA15 | 3VA20 | 3VA21 | 3VA22 | 3VA23 | 3VA24 | 3VA25 | 3VA26 | 3VA27 |
| Допоміжні і сигналізаційні вимикачі | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Допоміжні розчеплювачі | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Приєднувальні комплекти | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| З’ємне виконання | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | – |
| Викатна версія | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | ● |
| Фронтальний поворотний привід | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – |
| Дверний поворотний привід | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – |
| Боковий поворотний привід | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | – |
| Моторний привід (монтується на боковій панелі) | – | ● | – | – | – | – | – | – | – | – | – | – | – | – |
| Моторний привід (монтується на передній панелі) | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | – |
| Моторний привід накопичувачем | – | – | – | – | – | – | ● | ● | ● | – | – | – | – | ● |
| Центральний замок, блокування | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Механічні блокування | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Модулі захисного відключення (монтується збоку) | – | ● | ● | – | – | – | – | – | – | – | – | – | – | – |
| Модулі захисного відключення (монтується знизу) | – | ● | ● | – | – | – | ● | ● | ● | ● | ● | – | – | – |
| Модулі захисного відключення (модулярні) | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | – |
| Комунікація даних | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● |
| Тестери | – | – | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● |
| Захисні рами | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Перехідник на DIN-рейку | ● | ● | – | – | – | – | – | – | – | – | – | – | – | – |
| Адаптери до збірних шин 60 мм | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | – | – | – |
| ● доступний – недоступний/відсутній | ||||||||||||||
| Сіменс ПроНгруп 2021 | ||||||||||||||
Силові автоматичні вимикачі (автоматичні вимикачі в литому корпусі) Сіменс Сентрон 3VA призначені для захисту електричних кіл, в яких струм КЗ перевищує 16 кА. Поняття силові автоматичні вимикачі включає в себе великий діапазон пристроїв – від простих з теплових та електромагнітним роз’єднувачем до складних пристроїв з мікропроцесорним керуванням та можливістю інтеграції в системи обліку з автоматичним керуванням. Розглянемо типи силових автоматичних вимикачів та сфери їхнього застосування.
• Автоматичний вимикач в литому корпусі (силовий автомат) найпростішої конфігурації Сіменс Сентрон 3VA – не має регулювання номінального струму та фіксованих налаштувань на спрацювання в випадку короткого замикання. Саме тому вони використовуються лише у випадках, коли параметри мереж, які вони захищають, добре відомі та в цих колах малоймовірні складні перехідні процеси. Зазвичай це захист ввідних та розподільчих шаф, від яких організовано живлення споживачів, які не можуть створити сюрпризів, тобто працюють в стабільному режимі та мають стандартні проблеми. В разі якихось відмов – це КЗ та збільшення номінального струму, а в таких колах при зміні вхідної напруги за межі номінально відбудеться тільки зміна струму споживання.
Робота цих силових автоматів базується на тепловому роз’єднувачі на основі біметалічної пластини та електромагніту.
• Автоматичний вимикач в литому корпусі Сіменс Сентрон 3VA з можливістю регулювання номінального струму та регулювання установки від короткого замикання – їх сфера застосування набагато ширша від нестандартних номіналів ввідних автоматів в умовах на підключення, які видають постачальники електроенергії, до захисту кіл, в яких працює обладнання, яке потрібно захистити в випадку короткого замикання зі струмом, наприклад, 2Ін простий автоматичний вимикач має фіксовану установку цього параметра 10Ін, тому застосувати його в цьому випадку неможливо. Інший випадок – це захист кіл з потужними електродвигунами, запуск яких влаштовано напряму, відповідно, захист таких двигунів бажано влаштувати з використанням автоматичних вимикачів з характеристикою D,що дозволять автомати цього класу.
Роботу цих автоматів забезпечує електронний роз’єднувач, якій являє собою електронну схему, здатну вимірювати та аналізувати вхідні струми.
• Силові автомати Сіменс зі складними електронними роз’єднувачами, які дозволяють підключати їх до мікропроцесорних систем керування з розподілом електроенергії. В деяких випадках ці пристрої дозволять проводити глибокий аналіз якості струмів в мережі, виявлення гармонік і т.д.
Для того щоб силовий автоматичний вимикач Сіменс купити, потрібно знати струм КЗ кола, номінальний струм, необхідність регулювання мінімального струму. Важливо знати, чи буде вимикач інтегровано в системи з цифровим керуванням, тому в деяких випадках потрібно заповнювати опитувальний лист від виробника.
Якщо в процесі вибору обладнання у Вас виникли питання, на які Ви не можете знайти однозначної відповіді, Ви завше можете звернутись з ними в представництво нашої компанії для комплексного їх вирішення і забезпечення при виборі обладнання оптимального та безпечного рішення.
Каталог автоматичних вимикачів Сіменс Сентрон в литому корпусі – Molded Case Circuit Breakers (LV10_1).pdf
Документація – автоматичні вимикачі Сіменс у форматі 3VA із сертифікатом IEC – 3VA Manual Molded Case Circuit Breakers.pdf
