Модельний ряд частотних перетворювачів СІМЕНС СІНАМІКС
Низька напруга										Постійна напруга	Середня напруга
ПЧ базові можливості		ПЧ загальнопромислові рішення					Частотники розширені можливості			Рішення з постійною напругою	Рішення з великою потужністю

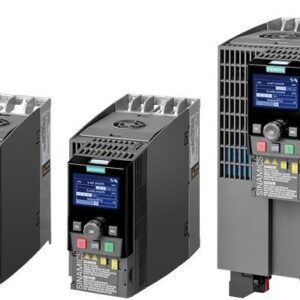

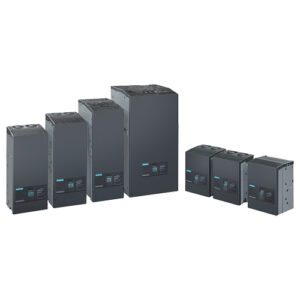

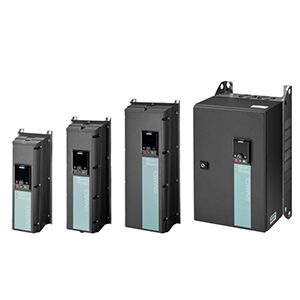

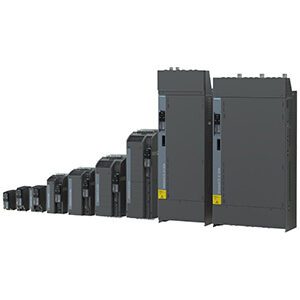

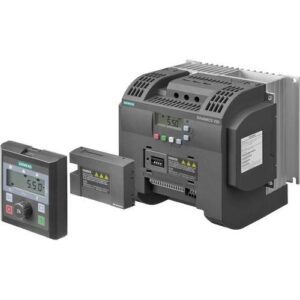

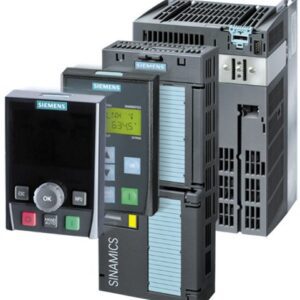

SINAMICS V20	SINAMICS V90	SINAMICS G120 G120C G120P G120X	SINAMICS G110D G120D G110M SIMATIC ET 200pro FC-2	SINAMICS G130 G150	SINAMICS G180	SINAMICS S110	SINAMICS S210	SINAMICS S120 S120M	SINAMICS S150	SINAMICS DCM	SINAMICS GH150 GH180 GM150 SM150 GL150 SL150 SM120CM
від 0.12 кВт до 30 кВт	від 0.05 кВт до 7 кВт	від 0.37 кВт до 630 кВт	від 0.37 кВт до 7.5 кВт	від 75 кВт до 2700 кВт	від 2.2 кВт до 6600 кВт	від 0.55 кВт до 132 кВт	від 0.05 кВт до 7 кВт	від 0.55 кВт до 5700 кВт	від 75 кВт до 1200 кВт	від 6 кВт до 30 МВт	від 0.15 МВт до 85 МВт
Насоси, вентилятори, компресори, стрічков транспортери, міксери, млини, прядильні машини, текстильне обладнання, холодильні лінії, обладнання для фітнесу, вентиляційні системи	Лінії завантаження-розвантаження, пакувальні лінії, автоматичні лінії складування, лінії металообробки, друкарські лінії, лінії розмотування і намотування	Насоси, вентилятори, компресори, стрічков транспортери, міксери, млини, екструдери, системи розумних будинків, переробна промисловість, HVAC / ОВК, одноосьові задачі позиціонування в машинобудуванні і виробництві промислового обладнання	Підіймально-транспортне обладнання (G120D): одноосьові задачі позиціонування	Насоси, вентилятори, компресори, стрічков транспортери, міксери, млини, екструдери	Галузеві рішення для насосів, вентилятори, компресори, стрічков транспортери, екструдери, міксери, млини, змішувачі, центрифуги, сепаратори	Одноосьові задачі позиціонування в машинобудуванні і виробництві промислового обладнання	Пакувальні лінії, вантажно-розвантажувальне обладнання, пристрої подачі та забирання, укладальні пристрої, автоматичні лінії складування, приводи лабораторних стендів, деревообробка, скляна та керамічна промисловість, цифрові друкарські машини	Виробничі лінії (пакувальні, текстильні і друкарські машини, папероробні машини, лінії обробки пластику), верстати, установки, технологічні лінії та прокатні стани, корабельні приводи, випробовувальні стенди	Випробовувальні стенди, поперечні різки, центрифуги	Приводи прокатних станів, волочильні машини, екструдери і змішувачі, канатні дороги та ліфти, приводи випробовувальних стендів	Насоси, вентилятори, компресори, міксери, екструдери, млини, дробарки, прокатні стани, конвеєрні ленти, екскаватори, випробовувальні стенди, корабельні приводи, вентилятори доменних пічок
Завантажити каталог D 31.1	Завантажити каталог D 33	Завантажити каталог D 31.1 D 31.5	Завантажити каталог D 31.2	Завантажити каталог D 11	Завантажити каталог D 18.1	Завантажити каталог D 31.1	Завантажити каталог D 32	Завантажити каталог D 21.3 D 21.4 NC 62	Завантажити каталог D 21.3	Завантажити каталог D 23.1	Завантажити каталог D 12 D 17
ПЗ для інжиніринга (наприклад Drive Technology Configurator, SIZER для приводів Сіменс, STARTER і SINAMICS Startdrive)
Сіменс ПроНгруп 2020

Документація допомога проектувальнику – SINAMICS G130 / G150 / S120 / S150 Engineering Manual.pdf

Частотний перетворювач (частотник) – це електронний пристрій, який використовується для регулювання швидкості асинхронного двигуна, асинхронного чи синхронного серводвигунів. Його застосування призводить до наступних переваг:

• Удосконалення управління процесом
• Зменшення споживання енергії та ефективне виробництво електроенергії
• Зменшує механічне навантаження на двигуни та обладнання
• Оптимізовує роботу електродвигунів в різних застосуваннях

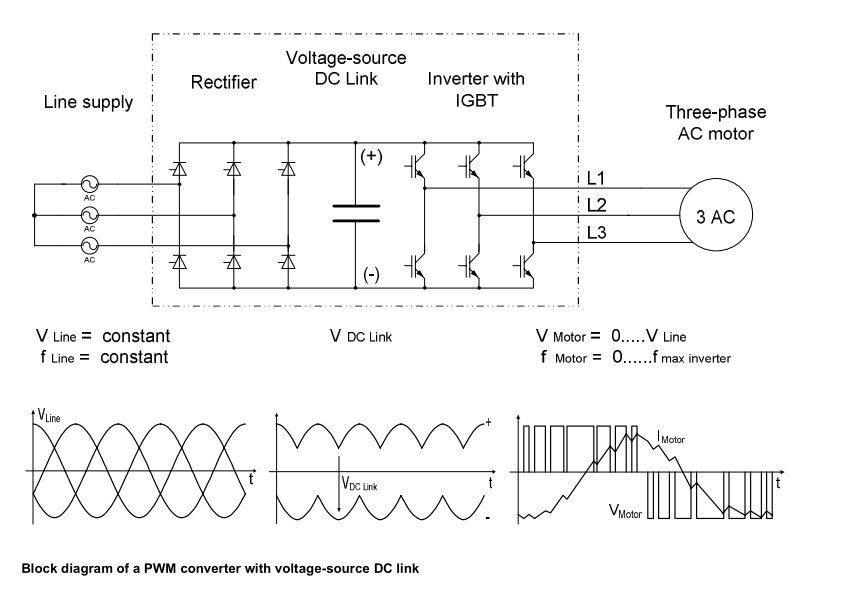

Перетворювач частоти – це ШІМ перетворювач з ланкою постійного струму джерела напруги. На вхідній стороні перетворювач частоти складається з випрямляча який живиться постійною напругою V Line і постійною частотою f Line від трифазного джерела живлення. Випрямляч виробляє постійну напругу постійного струму V DCLink, тобто напругу ланцюга постійного струму, яка згладжується конденсаторами ланки постійного струму. 2-х рівневий інвертор IGBT на вихідній стороні перетворює напругу ланцюга постійного струму в трифазну систему зі змінною напругою V двигуна та змінною частотою f двигуна. Цей процес працює за принципом широтно-імпульсної модуляції ШІМ. Змінюючи напругу і частоту, можна постійно і практично без втрат регулювати швидкість підключеного трифазного електродвигуна.

Основні характеристики перетворювачів частоти Сіменс:
• легко встановлювати, інтегровувати, налаштовувати та вводити в експлуатацію
• мінімальний час реакції на сигнали керування
• відповідає міжнародним нормам електромагнітної сумісності
• може працювати із джерелами енергії співмірної потужності
• великий набір параметрів, що дозволяє конфігурувати перетворювач частоти для широких областей застосування
• просте електричне підєднання дротів
• наявність релейних виходів
• наявність аналогових виходів 0-20мА.
• наявність ізольованих дискретних входів з можливістю перемикання типів сигналів керування pnp/npn
• наявність аналогові входів 0…2-10В, 0…4-20мА
• можливість використання аналогових входів як дискретних входів
• модульна конструкція для гнучкої конфігурації
• висока частота комутації силових ключів для безшумної роботи електродвигуна
• докладна інформація про стан та вбудовані функції повідомлень
• зовнішні опції для обміну даними з комп’ютером, базова панель керування (BOP), розширена панель оператора (AOP) та модулі передачі даних по шині Profibus, Profinet, Modbus, USS

Функціональні особливості перетворювачів частоти Сіменс:

• функції керування:
– U/F характеристика
– U/F характеристика для текстильної промисловості
– Регулювання частоти з давачем швидкості
– Регулювання моменту з давачем швидкості
– Векторне керування без давача швидкості
– Регулювання потоку (FCC) для покращення динамічних характеристик та підвищення якості регулювання електродвигуна
• Різноманітні польові шини даних:
– PROFIBUS
– PROFINET
– CANopen
• Побудова власних структур регулювання на вільно конфігурованих функціональних блоках
• функції швидкого вводу в експлуатацію і діагностики
• розширені функції перетворювача частоти:
– Підхоплення двигуна «на льоту»
– Кінетична буферизація
– Автоматика повторного включення
– Гнучка характеристика
– Вбудоване динамічне гальмування постійним струмом
– Комбіноване гальмування для покращення можливостей гальмування
• миттєве обмеження струму (FCL) для роботи без вимкнення двигуна
• уніфіковане програмне забезпечення Starter
• часи прискорення та гальмування з програмованим згладжуванням
• використання замкнутого PID регулятора з автоналаштуванням
• вбудований гальмівний модуль
• можливість програмування інтенсивності розгону та зупинки
• 4-х точкова інтенсивність згладжування
• багатоточкова V/f характеристика, що задається користувачем
• налаштовані параметри можуть бути перенесені з одного перетворювача на інший аналогічний пристрій

Основні особливості захисту перетворювачів частоти Сіменс:

• захист від підвищеної та пониженої напруги
• захист перетворювача від перегріву
• захист від замикання на землю
• захист від короткого замикання
• захист від перегріву двигуна I2t
• захист двигуна з термісторами PTC/KTY
