Сервісний вимикач Siemens 3LD: вибір та правила безпеки LOTO

Технічне обслуговування, ремонт або налаштування промислового обладнання — це процеси, що нерозривно пов’язані з підвищеними ризиками для персоналу. Більшість нещасних випадків на виробництві стається не через раптову поломку механізмів, а через неконтрольоване відновлення живлення або людську помилку під час підготовки до роботи. Саме тому правильне застосування такого пристрою, як сервісний вимикач, є критично важливим етапом побудови безпечного виробництва.

Згідно з національним стандартом ДСТУ EN 60204-1, який є обов’язковим для сертифікації та експлуатації промислового обладнання в Україні, головні роз’єднувачі живлення є не просто опцією, а невід’ємною частиною системи безпеки. Без них будь-яка автоматизована лінія вважається такою, що не відповідає сучасним вимогам з охорони праці. Це створює серйозні ризики під час державних відповідей, аудитів та розслідування будь-яких інцидентів на підприємстві.

Фахівці інженерного центру Prongroup розбирають нормативні вимоги та пояснюють, як інтегрувати вимикачі навантаження у культуру нульового травматизму на вашому підприємстві.

Навіщо потрібен сервісний вимикач на виробництві: вимоги ДСТУ EN 60204-1

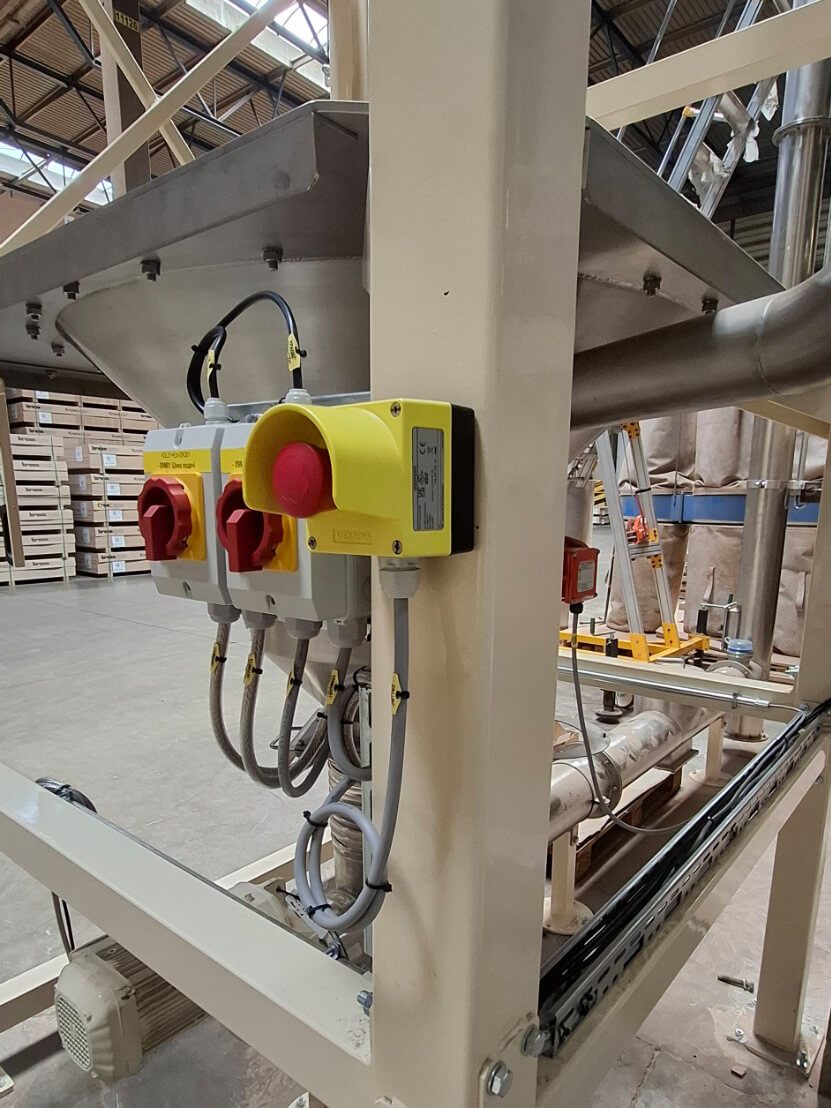

Згідно з міжнародними та національними стандартами безпечності машин, кожна окрема одиниця промислового обладнання або технологічний вузол повинні мати пристрій для надійного, видимого роз’єднання електроживлення. Сучасний сервісний вимикач (наприклад, популярної серії Siemens 3LD) — це не просто звичайний рубильник. Це спеціалізований засіб локального захисту, який виконує наступні завдання:

• Фізичний розрив ланцюга: Гарантує 100% розрив силових контактів, унеможливлюючи появу напруги через збій у програмі контролера (ПЛК) чи залипання пускача в шафі.
• Локалізація відключення: Дозволяє знеструмити конкретний конвеєр або насос для ремонту, не зупиняючи при цьому роботу всього цеху.
• Візуальний контроль: Яскрава рукоятка чітко вказує на поточний стан системи (Увімкнено/Вимкнено) навіть з великої відстані.

Покроковий алгоритм безпеки (система LOTO) перед початком робіт

Щоб захистити життя ремонтного персоналу під час доступу до рухомих частин верстатів або заміни електричних компонентів, на кожному передовому підприємстві впроваджується всесвітньо відома система LOTO (Lockout/Tagout). Вона складається з 5 обов’язкових кроків:

1. Підготовка та оповіщення: Обов’язково оповістіть оператора обладнання та змінного майстра про начало ремонтних робіт. Переконайся, що раптова зупинка цього вузла не призведе до аварійної ситуації в інших частинах технологічної лінії.
2. Знеструмлення: Переведіть рукоятку пристрою сервісний вимикач у положення “0” (OFF). Переконайтеся, що механічний індикатор вимикача підтверджує фізичний розрив контактів.

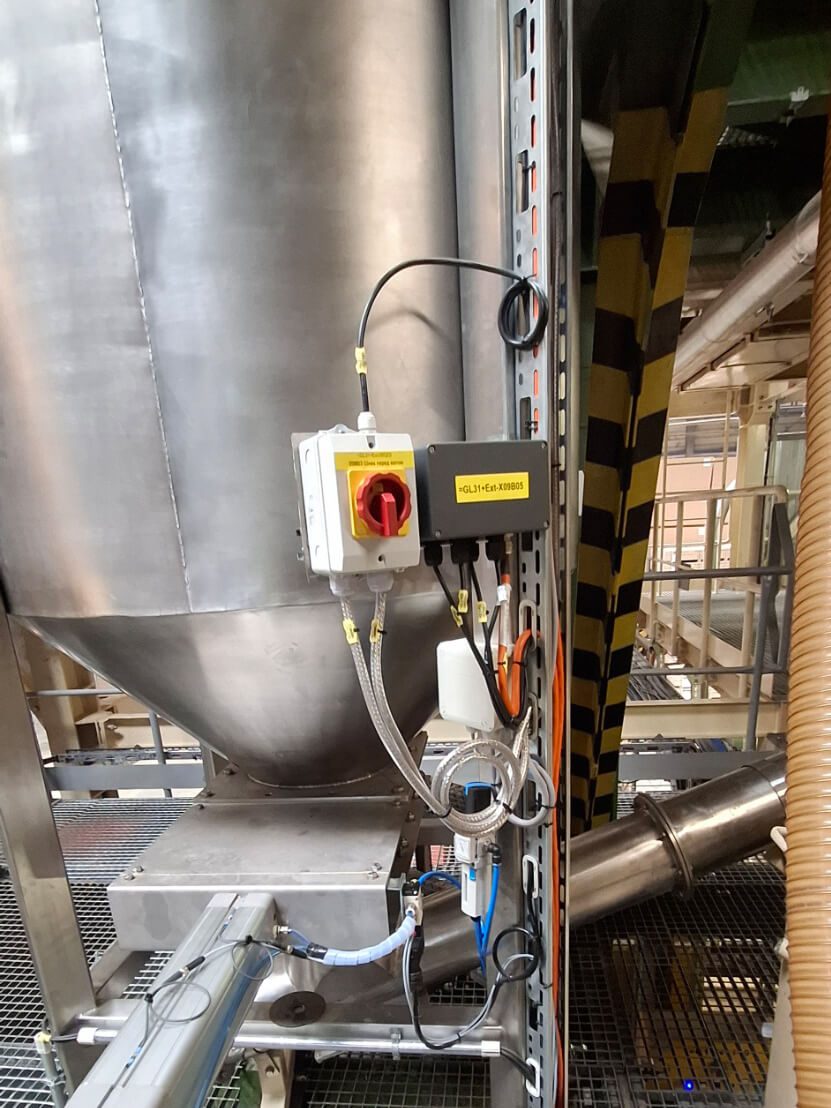

3. Блокування (Критичний крок): Встановіть особистий навісний замок у спеціальний отвір на рукоятці вимикача Siemens 3LD і замкніть його. Важливо: Ключ від замка повинен знаходитися виключно у майстра, який безпосередньо виконує роботу в небезпечній зоні. Ніхто інший не має права знімати цей замок.
4. Маркування: Закріпіть поруч із рукояткою інформаційну картку (бірку) з чітким написом: “НЕ ВМИКАТИ! ПРАЦЮЮТЬ ЛЮДИ”. На картці обов’язково вказується прізвище виконавця, його контакти та дата початку робіт.
5. Перевірка відсутності напруги: Використовуючи перевірений мультиметр або покажчик напруги, перевірте відсутність фаз на виході роз’єднувача. Тільки після цього можна безпечно приступати до демонтажу чи ремонту.

Важливе зауваження щодо безпеки: Звичайні кнопки аварійної зупинки (типу «Грибок») або кінцеві вимикачі на дверцятах безпеки НЕ є засобами надійного знеструмлення за стандартом ДСТУ EN 60204-1. Вони лише розривають кола керування. Якщо пробиває силовий тиристор або заклинює контактор, обладнання може раптово рушити. Тільки силовий сервісний вимикач гарантує повну безпеку!

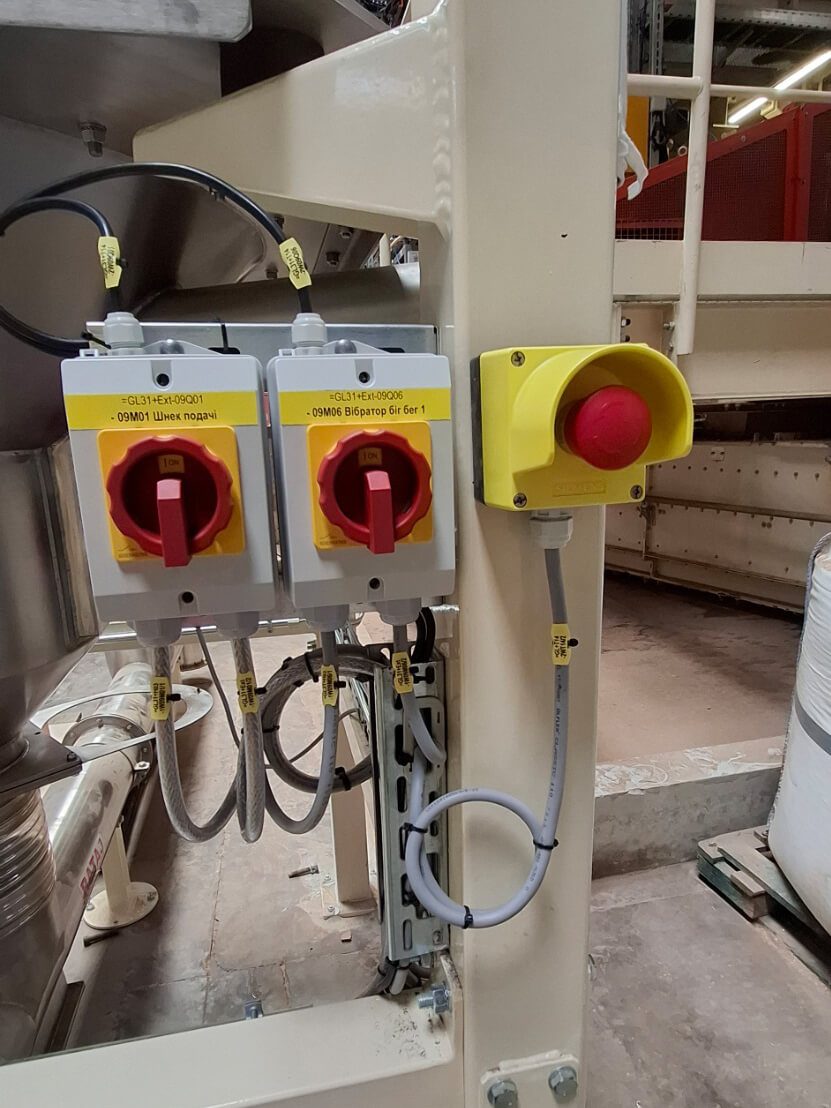

Огляд серій вимикачів навантаження Siemens 3LD: від Basic до High Performance

Компанія SIEMENS випускає кілька лінійок промислових роз’єднувачів у рамках концепції сучасної промислової безпеки. Щоб правильно підібрати обладнання під умови вашого підприємства, розглянемо їхні характеристики:

Колірне кодування рукояток: Елемент швидкої навігації

При замовленні вимикачів серії 3LD звертайте увагу на колірне виконання поворотної ручки. Це регламентується правилами безпеки:

• Червоно-жовта рукоятка: Використовується виключно тоді, коли пристрій одночасно виконує функцію Аварійної зупинки (Emergency Stop). Вона має бути миттєво помітною для будь-якого оператора в цеху.
• Чорно-сіра рукоятка: Застосовується як стандартний головний або сервісний вимикач для планового обслуговування лінії, коли функція аварійної відсічки покладена на інші вузли шафи автоматики.

Схема безпечного відключення лінії:

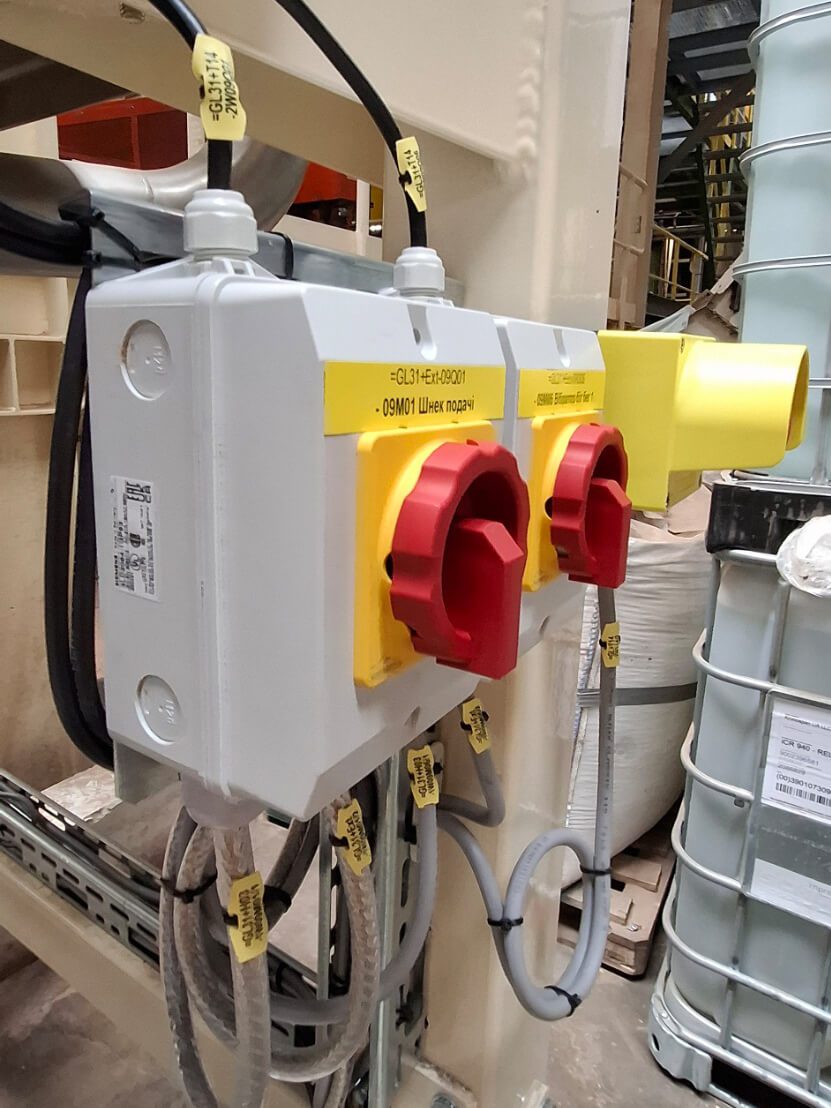

Головний розподільчий щит → Силовий кабель живлення → Сервісний вимикач (Siemens 3LD у боксі IP65) (Заблокований замком LOTO) → Локальна шафа керування (ППП / Частотник) → Електродвигун верстата.

Короткий чек-лист для енергетика: як правильно вибрати пристрій

Щоб інтегрувати апарат у систему без помилок, враховуйте такі технічні параметри:

1. Номінальний струм із запасом: Розраховуйте комутаційну здатність вимикача не просто під потужність двигуна, а враховуючи категорію застосування (AC-23A для важких індуктивних навантажень промислових двигунів).
2. Кількість полюсів: Для стандартної трифазної мережі обирайте 3-полюсні моделі. Якщо необхідно розривати також нейтраль або заземлення, Siemens пропонує спеціальні виконання на 4 чи навіть 6 полюсів.
3. Тип монтажу: Визначтеся, де буде стояти апарат. Тема Siemens пропонує варіанти для монтажу на дверцята шафи (з подовжувальною віссю), встановлення безпосередньо на DIN-рейку або готові рішення у захищених пластикових боксах для кріплення прямо на стіну чи станину верстата. Детальні інструкції щодо варіантів монтажу завжди можна знайти на офіційному сервісному порталі Siemens Industry Support.

Потрібно розробити систему безпечного відключення або підібрати комутаційне обладнання під аудит з охорони праці? Фахівці інженерного центру Prongroup допоможуть розрахувати параметри, підберуть правильну серію «Siemens 3LD», перевірять наявність оригінальних європейських моделей на складі у Львові та запропонують найкращі ціни для вашого підприємства.
