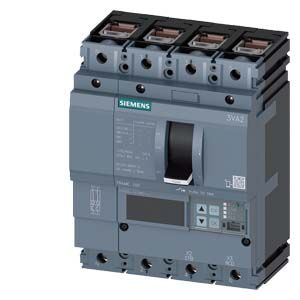

3VA2010-8KP46-0AA0

Нові автоматичні вимикачі в литому корпусі Сіменс 3VA2 надійно справляються з завданнями щодо захисту ліній і генераторів.
Ця серія розрахована на рішення з підвищеними вимогами:
• Збільшена вимикаюча здатність
• Дуже хороший селективний захист
• Вбудовані вимірювальні функції
• Комунікаційні можливості

Найбільш важливі характеристики серії Сіменс 3VA2:
• Компактні розміри
• 3- і 4-полюсні версії
• Чотири класи відключаючої здатності від 55 кА до 150 кА
• Стаціонарні, втичні і викатні модифікації
• В залежності від типорозміру: при каскадному з’єднанні вимикачів селективний захист при співвідношенні номінальних струмів 1: 2.5
• Електронні разчеплювачі
• Можливість дооснащення вимикачів з електронними розчеплювачами 5-й і 8-й серії комунікаційними модулями зв’язку
• В залежності від моделі електронного розчеплювача Сіменс: вбудовані вимірювальні функції
• Застосувовуються в системах змінного струму
• Без заниження номінальних значень до +50 ° c
• Модульні з додатковими аксесуарами що легко встановлюються всередину
• Єдина платформа аксесуарів для всіх автоматичних вимикачів в литому корпусі Сіменс 3VA

Компактність і можливості дооснащення – на додаток до розширеного набору функцій автоматичний вимикач в литому корпусі Сіменс 3VA2 випускається в компактній модифікації для фіксованого монтажу, а також у втичній і викатній модифікаціях.
З розміром дверного вирізу 70 мм і повним набором класів вимикаючих характеристик – від 55 кА до 150 кА при 415 В змінного струму забезпечує необхідну при проектуванні гнучкість.
Незважаючи на компактні розміри, автоматичний вимикач Сіменс Сентрон має низку переваг:
• Надзвичайно високою відключаюча здатністю
• Надзвичайно вдала селективність
• Обладнується електронними розчеплювачами (версії з вимірювальними функціями та без них), наявність комунікаційних інтерфейсів зв’язку

Селективна система контактів – завдяки конструкції системи контактів автоматичного вимикача в литому корпусі Сіменс 3VA2 забезпечується швидке селективне відключення. Селективна система контактів Сіменс Сентрон забезпечує наступне:
• Динамічний діапазон миттєвого значення струму короткого замикання
• Високу розмикаючу здатність, при відключенні
• Селективний захист автоматичних вимикачів Сіменс в литому корпусі по відношенню один до одного
• Селективний захист автоматичних вимикачів Сентрон в литому корпусі в сукупності з іншими захисними пристроями, наприклад, низьковольтними запобіжниками і т.д.

Електронні розчеплювачі Сентрон (ETU) – кола вимірювання струму вимикачів Сіменс 3VA2 включають в себе трансформатор з залізним сердечником для внутрішнього джерела живлення і котушку Роговского для точного вимірювання струму. Кожен трансформатор може бути налаштований під
певні завдання. Завдяки високій точності вимірювання струму автоматичний вимикач Сіменс в литому корпусі 3VA2 може вимірювати потужність / електричну енергію. Крім того, це дозволяє точніше налаштовувати контроль струму витоків на землю через помилки в системі заземлення.
Електронні розчеплювачі (ETU) виконують такі захисні функції:
• Захист від перевантажень L ( “L” = тривала затримка)
• Захист від коротких замикань з короткочасної затримкою S ( “S” = короткочасна затримка) для селективності в разі короткого замикання (к.з.)
• Миттєвий захист від короткого замикання I ( “I” = миттєва)
• Захист нульового проводу від перевантаження і короткого замикання ( “N” = нуль)
• Захист від струмів витоку на землю ( “G” = помилка при заземленні)

Енергоменеджмент та обмін даними – електронні розчеплювачі Сіменс (ETU) забезпечують такі функції енергоменеджменту та обміну даними:
• Функції вимірювання
• Обмін даними
• Мають цифрові входи і виходи з зовнішнім функціональним блоком EFB300
• Підтримку при введенні в експлуатацію системи за допомогою ПО power-config
• Тестування та архівування даних за допомогою тестових приладів TD300 і TD500 (з ПО powerconfig)
